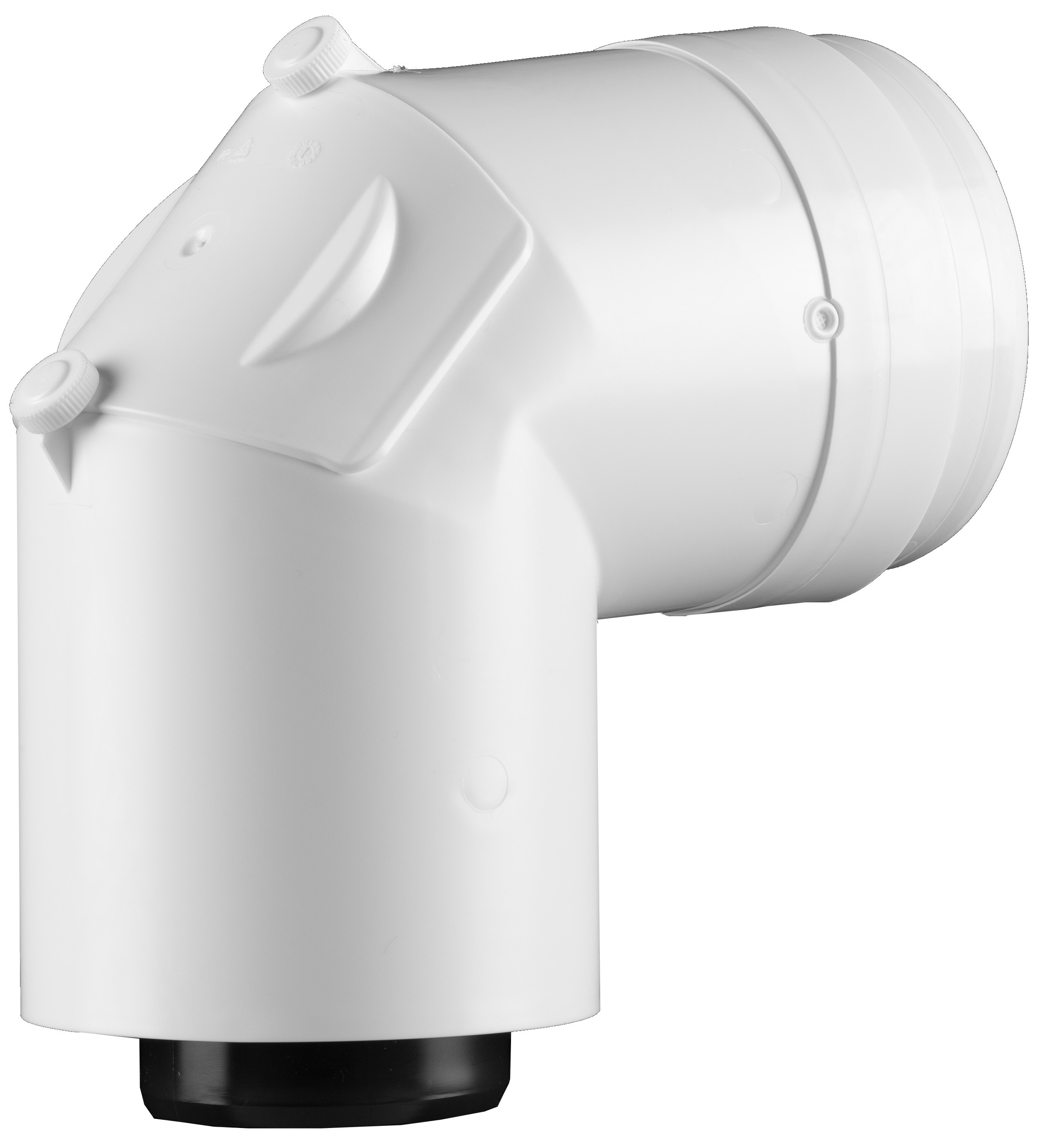

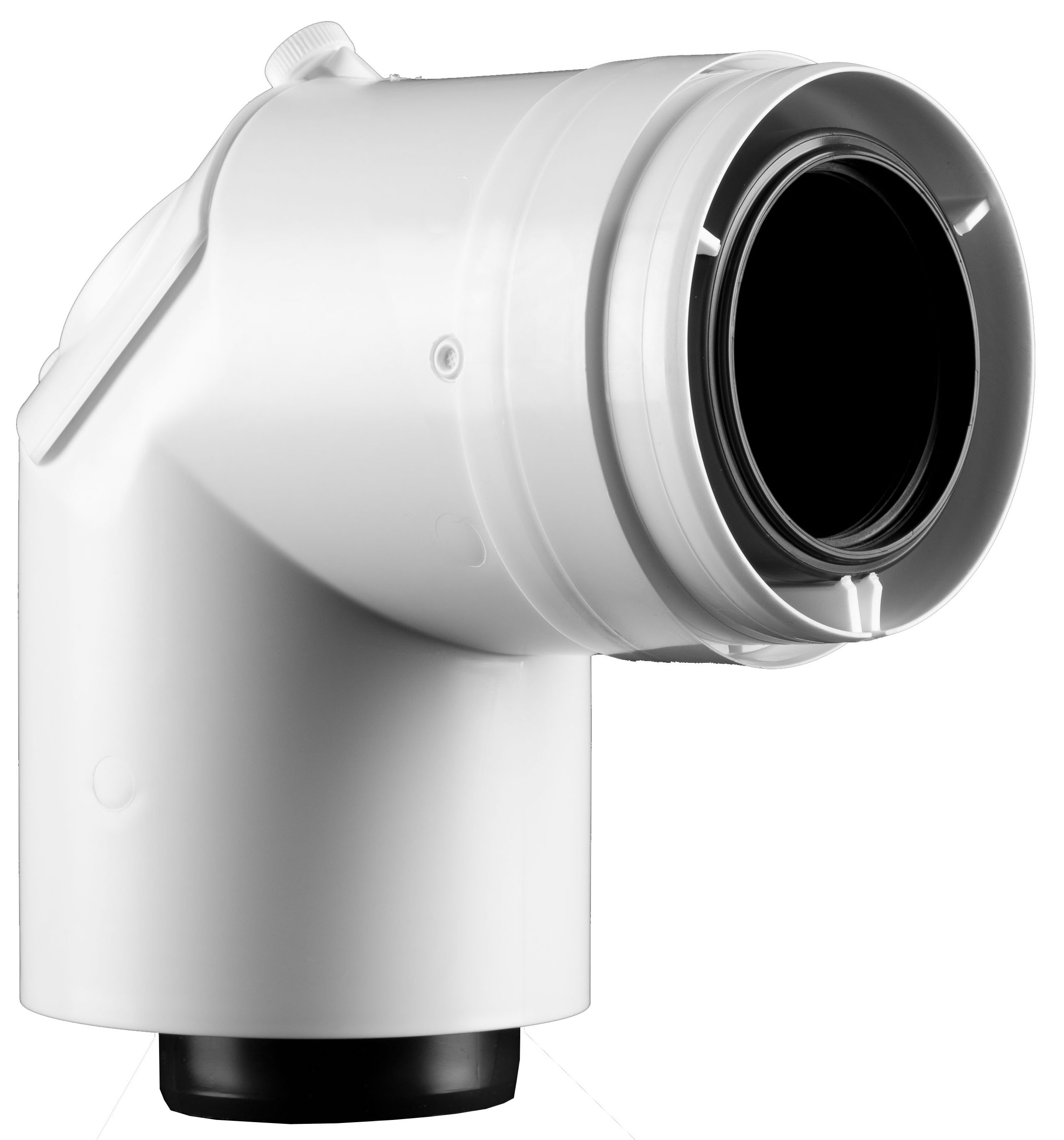

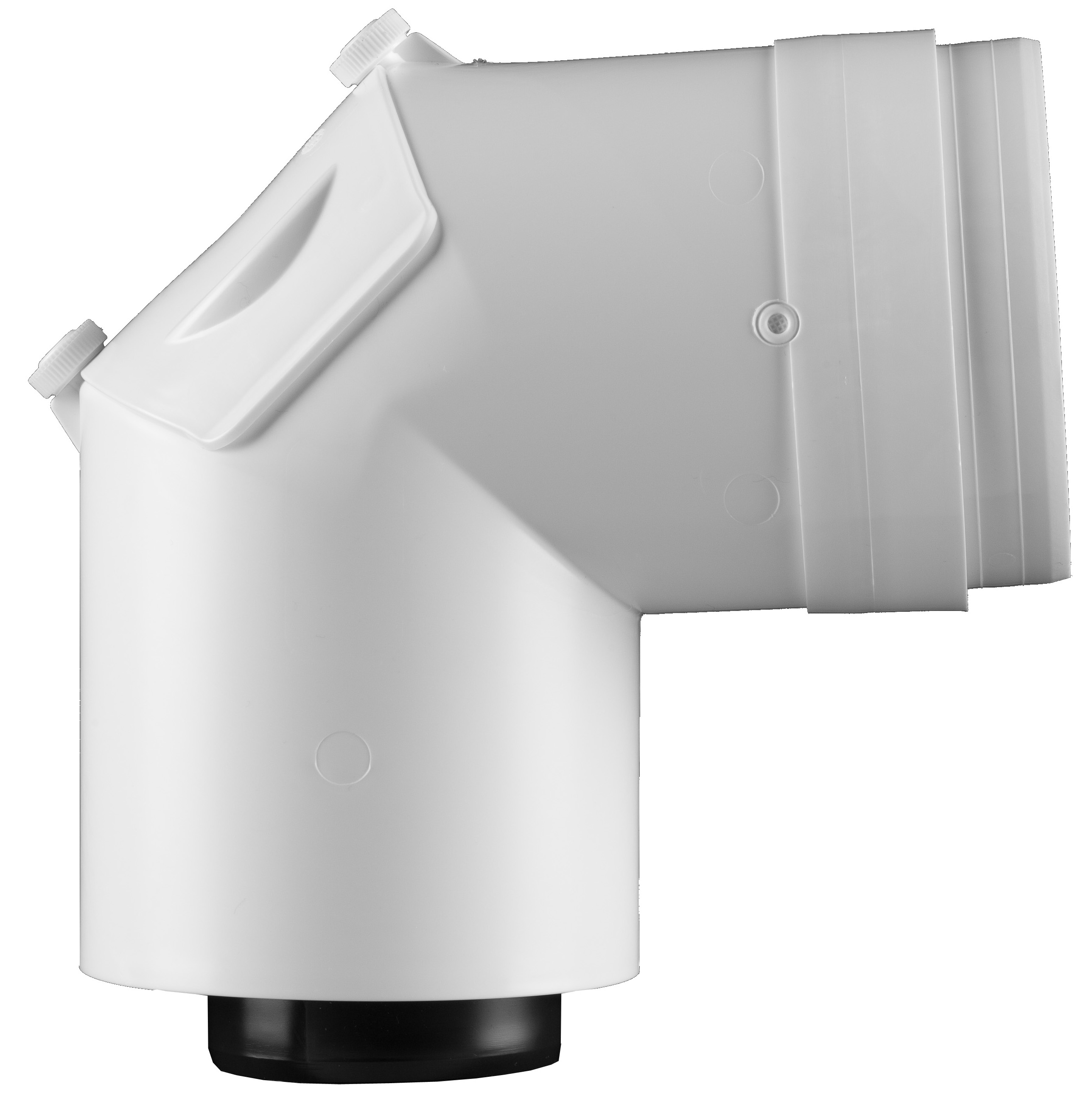

87° Abgasbogen mit Revision - LAS doppelwandig aus PP/PP

83,30 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Querschnitt:

DN = Querschnitt Muffe, D = Querschnitt Eintauchstück. Ist nur das Muffenmaß DN angegeben entspricht D = DN.

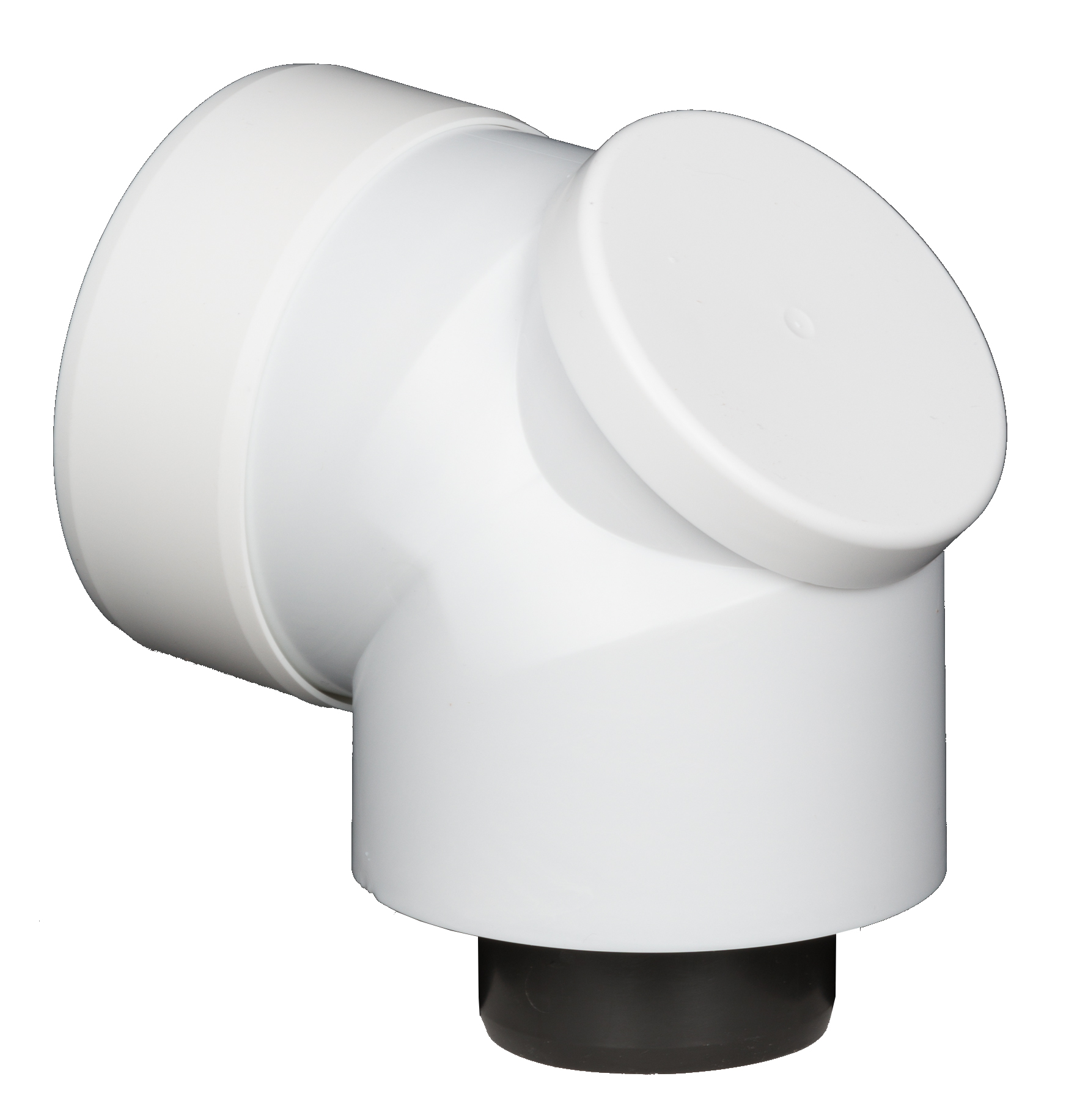

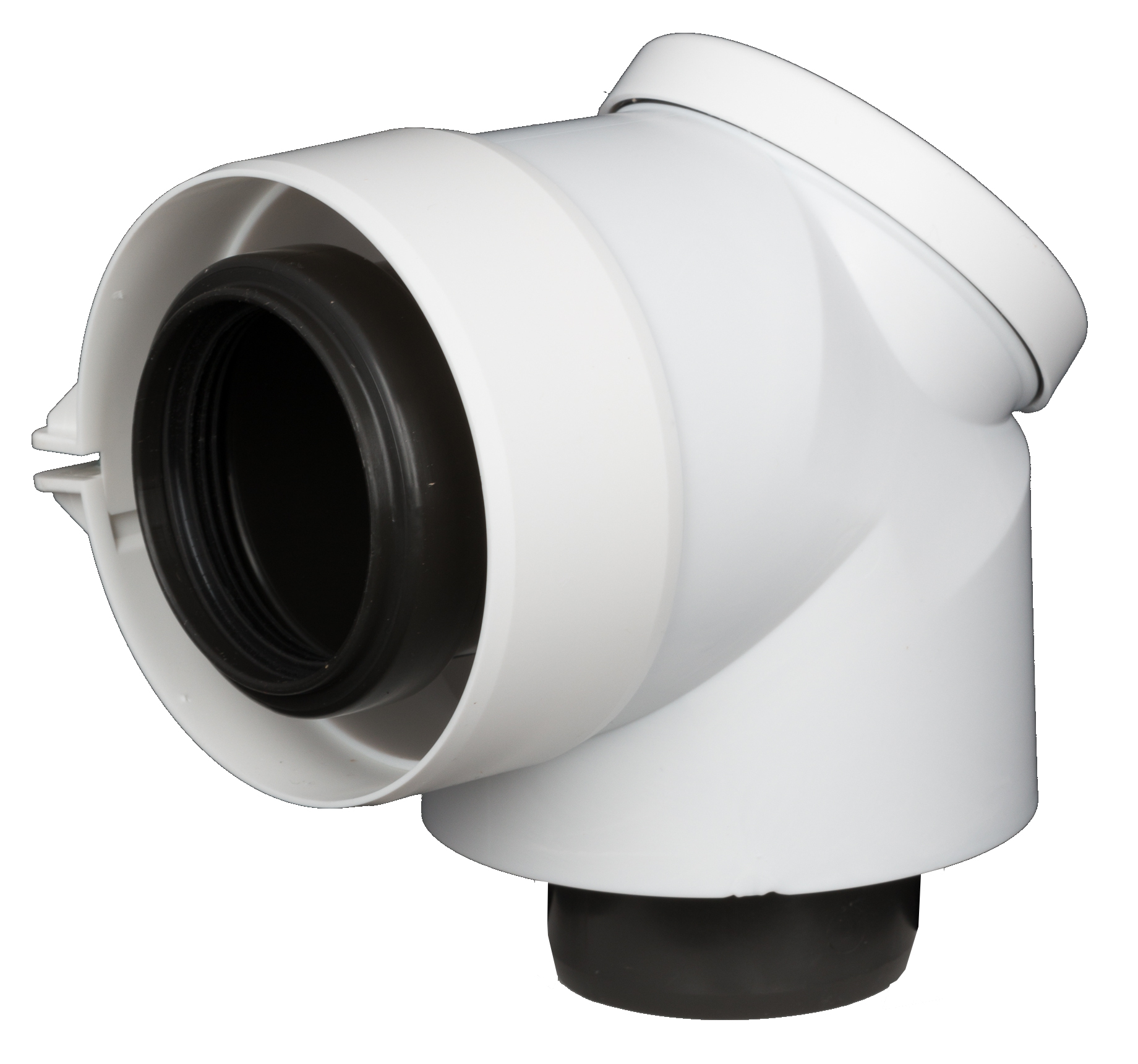

  • 0501
Der 87° Kontrollrohrbogen von einigen auch Revisionsbogen genannt wird überall dort eingebaut... mehr
87° Abgasbogen mit Revision - LAS doppelwandig aus PP/PP

Der 87° Kontrollrohrbogen von einigen auch Revisionsbogen genannt wird überall dort eingebaut wo man eine 90° Umlenkung mit Möglichkeit der Revision benötigt. Bei mehreren 90° Umlenkungen außerhalb des Kamins sollte mindestens in jeder zweiten eine Revion vorhanden sein, wichtig ist auf jedenfall in der letzten Umlenkung vor dem Stützbogen eine Reinigung zu haben. Der 87° Kontrollbogen konzentrisch DN 60/100 aus PP ist für die raumluftunabhängige Betriebsweise (LAS System) bis max. 120 °C Abgastemperatur zugelassen. Das Abgasrohr (Innenrohr) ist aus schwarzen, UV-Beständigen Kunstoff (PP) mit einer 3-fach Lippendichtung aus EPDM. Das Zuluftrohr (Außenrohr) ist aus weißen Kunststoff PP. Das konzentrische Abgasrohr ist zugelassen für alle Öl- und Gasbrennwertkessel mit einer C63x Prüffung. Nachfolgende Kesselhersteller besitzen eine können mit dem Abgassystem angeschlossen werden: Viessmann, Buderus, Junkers, Brötje, ATAG, Bruns, DeDietrich, Elco, Weißhaupt, Rehmea, Paradigma, Rotex, Fröling; Hoval, Unical, Scheer, MHG,Wolf, Örtli. Besitzt der Heizkessel keine C63x Prüfung ist der Anschluß vor Montage in jedem Fall mit dem zuständigen Schornsteinfeger abzustimmen. Eine zur Abnahme eventuell erforderliche Querschnittsberechnung nach EN 13384 Teil 1 erstellen wir Ihnen gerne. Die Abgassysteme werden durch den Hersteller die Fa. ATEC zertifiziert, durch den TÜV güteüberwacht.

Weiterführende Links zu "87° Abgasbogen mit Revision - LAS doppelwandig aus PP/PP"
Maßtabelle

87° Abgasbogen mit Revision - LAS doppelwandig aus PP/PP

Maßtabelle 87° Abgasbogen mit Revision - LAS doppelwandig aus PP/PP

Alle Maße sind in mm angegeben.

Muffe DNEMNL
60/100 97 36 99
80/125 161 87 166
110/160 139 78 143
Technische Daten
Maximale Abgastemperatur: 120° C
Betriebsweise: Überdruck
System: Doppelwandig LAS PP/PP
Geeignet für Kesseltyp: Gas- / Öl-Brennwertkessel, Blockheizkraftwerke (BHKW), Brennstoffzellen
Farbe Zuluftrohr: weiß
Material Abgasrohr: PP
Material Zuluftrohr: PP
Farbe Abgasrohr: schwarz
CE-Zertifizierung / Zulassung: 0036-CPD-91265-001
