Kondensatablauf mit Siphon - LAS doppelwandig aus PP/PP

57,12 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Querschnitt:

DN = Querschnitt Muffe, D = Querschnitt Eintauchstück. Ist nur das Muffenmaß DN angegeben entspricht D = DN.

  • 0548
Der konzentrische Kondensatablauf wird überall dort eingesetzt wo Kondensat abgeschieden werden... mehr

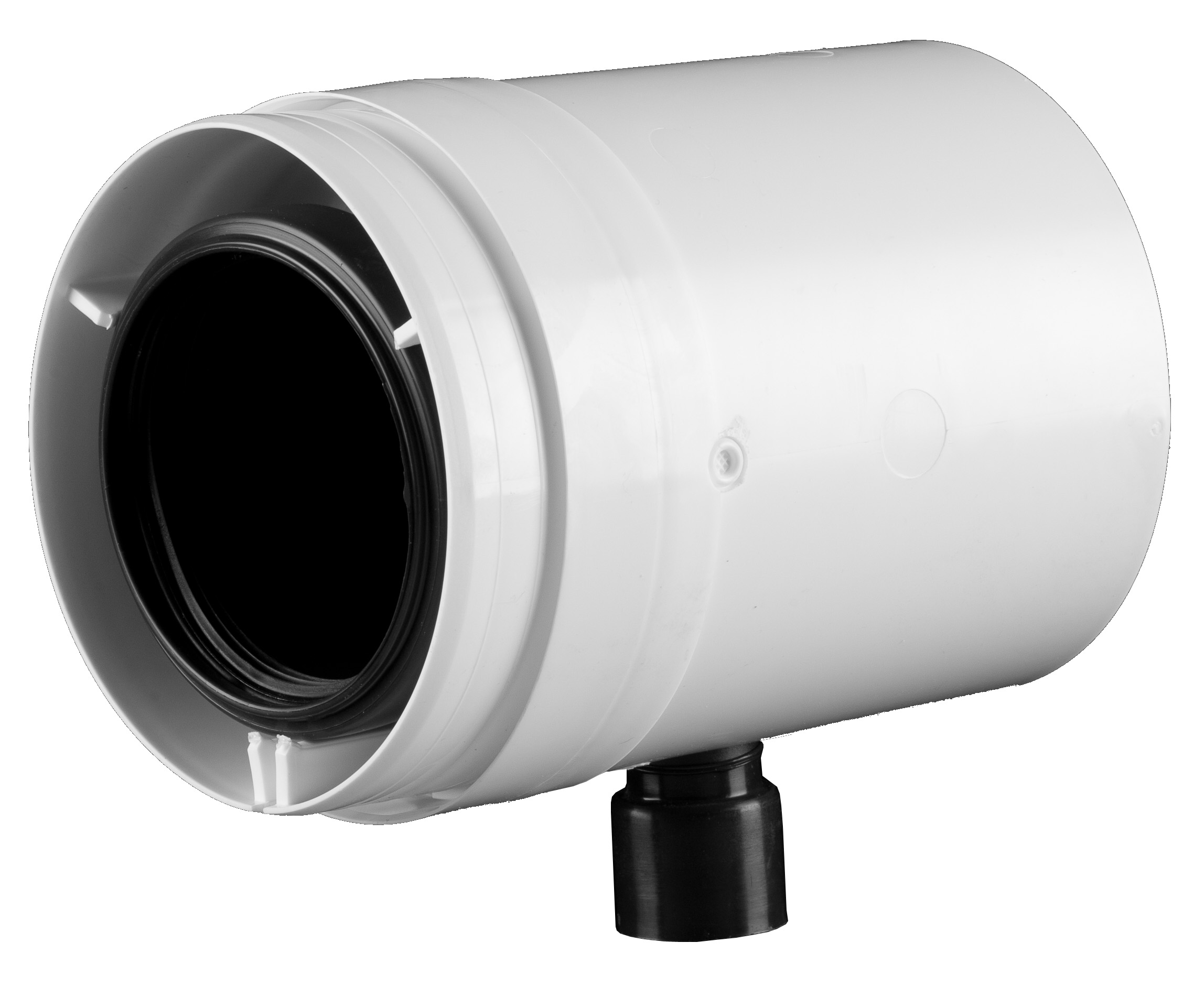

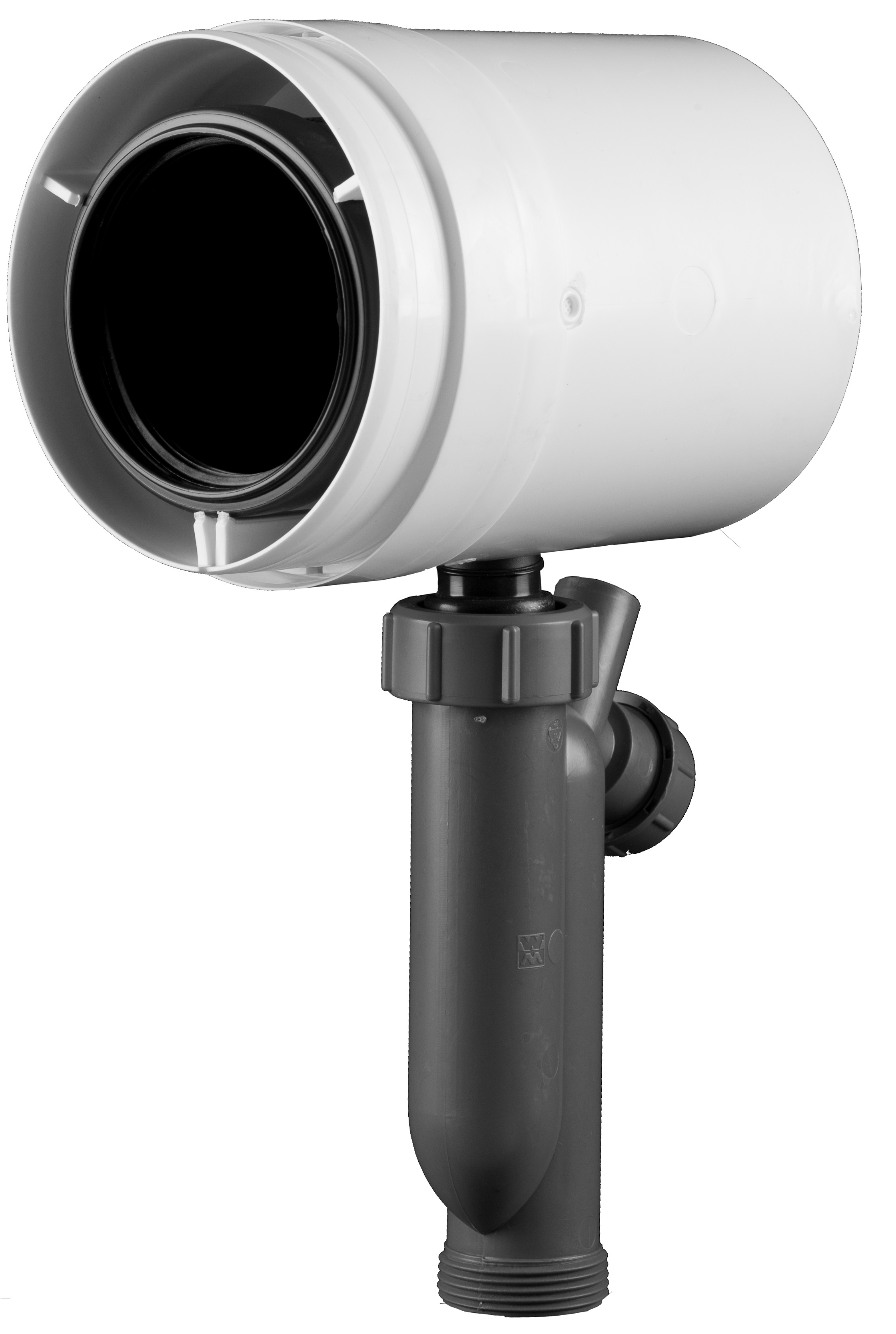

Kondensatablauf mit Siphon - LAS doppelwandig aus PP/PP

Der konzentrische Kondensatablauf wird überall dort eingesetzt wo Kondensat abgeschieden werden muss. Der Einbau erfolgt jeweils immer wagerecht zwischen Heizkessel und Schornstein. Dieses ist teilweise bei einigen Heizgeräten mit langen Leitungslängen, bei denen viel Kondensat anfällt oder wenn beispielsweise mehrere Heizgeräte an einer gemeinsamen Abgasleitung betrieben werden. Entsprechende Vorgaben finden sie auch in Planunngsanleitungen mancher Kesselhersteller.

Der konzentrische Kondensatablauf aus PP/PP ist für die raumluftunabhängige Betriebsweise (LAS System) bis max. 120 °C Abgastemperatur zugelassen. Das Abgasrohr (Innenrohr) ist aus schwarzen, UV-Beständigen Kunstoff (PP) mit einer 3-fach Lippendichtung aus EPDM. Das Zuluftrohr (Außenrohr) ist aus weißen Kunststoff PP. Das konzentrische Abgasrohr ist zugelassen für alle Öl- und Gasbrennwertkessel mit einer C63x Prüffung. Nachfolgende Kesselhersteller besitzen eine können mit dem Abgassystem angeschlossen werden: Viessmann, Buderus, Junkers, Brötje, ATAG, Bruns, DeDietrich, Elco, Weißhaupt, Rehmea, Paradigma, Rotex, Fröling; Hoval, Unical, Scheer, MHG,Wolf, Örtli. Besitz der Heizkessel keine C63x Prüfung ist der Anschluß vor Montage in jedem Fall mit dem zuständigen Schornsteinfeger abzustimmen. Eine zur Abnahme eventuell erforderliche Querschnittsberechnung nach EN 13384 Teil 1 erstellen wir Ihnen gerne. Die Abgassysteme werden durch den Hersteller die Fa. ATEC zertifiziert, durch den TÜV güteüberwacht.

Weiterführende Links zu "Kondensatablauf mit Siphon - LAS doppelwandig aus PP/PP"
Maßtabelle

Kondensatablauf mit Siphon - LAS doppelwandig aus PP/PP

Alle Maße sind in mm angegeben.

Muffe DNNLK
60/100 137 98
80/125 137 98
110/160 137 97
Technische Daten
Maximale Abgastemperatur: 120° C
Betriebsweise: Überdruck
System: Doppelwandig LAS PP/PP
Geeignet für Kesseltyp: Gas- / Öl-Brennwertkessel, Blockheizkraftwerke (BHKW), Brennstoffzellen
Farbe Zuluftrohr: weiß
Material Abgasrohr: PP
Material Zuluftrohr: PP
Farbe Abgasrohr: schwarz
CE-Zertifizierung / Zulassung: 0036-CPD-91265-001
